當前電力系統結構日益復雜，對差動保護回路的校驗工作提出了更精細化的要求。六路差動保護矢量分析儀借助同步采集多路電氣參數的方式，為保護裝置的動作特性驗證提供數據支撐。武漢特高壓電力科技有限公司推出的該類型儀器，在設計中考慮了現場操作的實際條件，采用六組獨立采集通道，可同步記錄多側電流電壓的幅值、相位關系，為復雜接線方式的校驗工作提供了便利。

產品架構：面向現場操作的工程設計

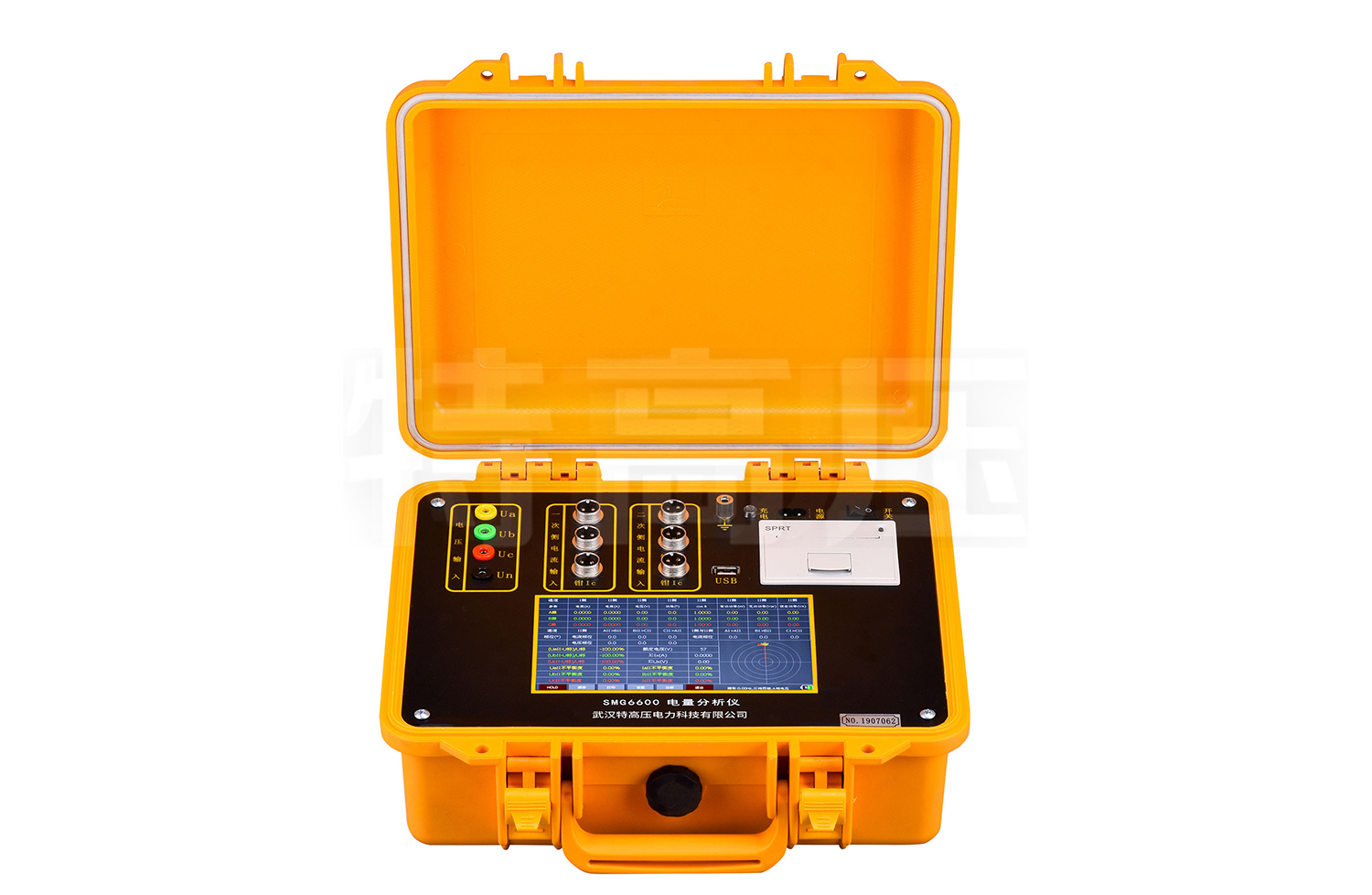

該型號分析儀集成了六組相互隔離的測量通道，電流測量采用鉗形互感器結構，支持10mA-10A寬量程輸入，電壓通道配備過壓保護模塊，量程覆蓋5V-600V交流測量。儀器采用嵌入式處理系統，配備觸控顯示屏，可實時顯示六組矢量關系圖與數值列表，內置存儲空間支持千組以上測試記錄，同時配備無線數據傳輸功能。為適應變電站、發電廠等現場環境的使用條件，儀器外殼采用高強度阻燃材料，接頭部分設有防護蓋板，配套的便攜箱內部采用定制化減震設計，有助于保持設備在移動運輸過程中的完整狀態。

應用實例：軌道交通供電系統保護校驗

2024年某城市軌道交通樞紐站進行供電系統升級時，技術人員使用該設備對主進線差動保護回路進行測試。該回路包含六側電流輸入，需要同步驗證各側電流相量關系。相較于傳統逐相測量方式，采用六路同步測量方案后，實現了接線一次完成全部參數采集。

測試過程中，儀器清晰顯示其中一側電流相位較理論值存在3.5度偏差。基于這一發現，檢修人員重點檢查該回路，最終發現保護屏柜內存在接線松動的現象。在重新緊固接線端子后，復測數據顯示六側電流相位關系符合保護裝置要求。這次應用表明，多通道同步測量技術有助于提升現場工作效率，并為潛在問題的排查提供參考方向。

企業資質與技術積累

武漢特高壓電力科技有限公司持有湖北省計量測試技術研究院頒發的校準證書，其六路差動保護矢量分析儀的測量精度獲得第三方確認。公司還獲得了ISO9001質量管理體系認證和多項軟件著作權登記證書，建立了從元器件采購到成品出廠的質量跟蹤體系。這些資質文件反映了企業在電力測試設備領域持續投入的成果。

技術發展趨勢

隨著智能電網建設的推進，對測試設備的集成化與數據交互能力提出新的要求。未來矢量分析儀的發展將更加注重測量結果與運維管理系統的融合，通過標準化接口實現測試數據的深度應用。企業研發團隊正持續關注行業技術發展方向，致力于提升產品在復雜應用場景下的適應能力。

現場操作要點

在實際使用過程中，建議操作人員提前確認各測量通道接線狀態，注意保持鉗形互感器鉗口清潔。在進行長時間測試時，可借助儀器內置的數據記錄功能，便于后續進行歷史數據比對分析。
